Като ключов компонент за облекчаване на топлинното разширяване и свиване и изместване на вибрациите на тръбите,Компенсатори на тръбиса разделени на категории въз основа на принципите на компенсация и сценарии на приложение. Различните видове дизайни са проектирани около "намаляване на напрежението на тръбата", за да се образува продуктова система, която е подходяща за различни условия на труд.
Аксиалните компенсатори са най -основната категория. Те абсорбират аксиалното изместване на тръбите през аксиалното разширяване и свиването на духалите. Те имат компактна структура и са подходящи за прави тръби. Количеството на компенсация на единична единица може да достигне 50-300 мм, а нивото на налягане обхваща 0,6-4,0MPa. Те често се използват при отопление и климатични водни системи. Когато са инсталирани, те трябва да бъдат съпоставени с водещи скоби за контрол на радиалното отклонение.
Напречните компенсатори постигат компенсация на изместване чрез напречно огъване на духалки, което е подходящо за тръби със странични отклонения (като завои). Той приема шарнирна или универсална структура на пръстена, която може да абсорбира страничните измествания от 100-500 мм, има силна способност за борба със стабилността, се използва широко в маслените тръби на дълги разстояния и може ефективно да се справи с отклоненията на тръбите, причинени от селището на основата.
Ъгловите компенсатори са съставени от единични или множество духала. Те компенсират изместването в ъгъла на тръбата чрез ъглово изместване. Те често се използват в L-образни и Z-образни оформления на тръбите. Ъгълът на компенсация може да достигне ± 15 °. Когато се използва с неподвижна скоба, тя може да намали концентрацията на напрежение при завоя на тръбата. Той е особено често срещан в процесорните тръби на химическите растения.
Компенсаторите на ръкавите са съставени от основна тръба и външна обвивка. Те абсорбират изместването чрез аксиално плъзгане. Компенсационната сума може да достигне повече от 1000 мм и е подходящо за тръби с голям диаметър (DN500-DN3000). Въпреки това, запечатващият пълнител трябва да се поддържа редовно. Използва се най -вече във водопроводни тръби с добро качество на водата и се използва широко в общински тръби.

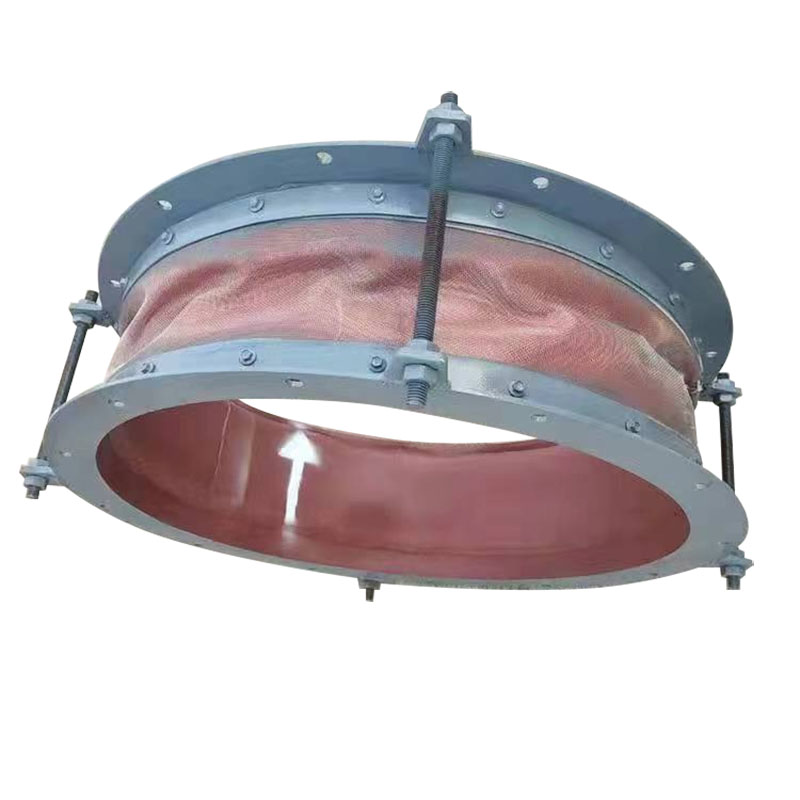

Неметалните компенсатори са изработени от гъвкави материали като тъкани и каучук. Те имат широк диапазон на съпротивление на температурата (-196 ℃ до 1200 ℃), могат да абсорбират многоизмерното изместване и да имат добра характеристика на шока и намаляването на шума. Те са подходящи за сцени със силна корозия и високи вибрации, като димоотводи на електроцентрали и химически изпускателни тръби, но капацитетът на носене на налягане е нисък (обикновено ≤0.6MPa).
Изборът на различни видове компенсатори трябва да бъде цялостен в комбинация с тръбна среда, налягане, температура и изместване. Аксиалният тип е подходящ за малко изместване направотръби,Напречните и ъглови типове са подходящи за сложни оформления на тръбите, типът на ръкава е подходящ за големи сценарии за изместване, а неметалният тип се фокусира върху корозионната устойчивост и усвояването на удара. Разумният избор може да намали степента на отказ на тръбната система и да удължи живота на обслужването на оборудването, което е важна част от дизайна на тръбните инженерни.
