В съвременните индустриални системи транспортирането на течности често се сблъсква с предизвикателства като вибрации, шум, колебания на налягането и несъответствие между компонентите на тръбопровода. Aгумена мека връзкаосигурява ефективно решение на тези проблеми чрез абсорбиране на удари, компенсиране на изместване и осигуряване на безпроблемна работа на тръбопроводите. От съоръжения за пречистване на вода до нефтохимически инсталации, от HVAC системи до мрежи за защита от пожар, гумените меки връзки играят решаваща роля за повишаване на оперативната ефективност и разширяването на живота на оборудването.

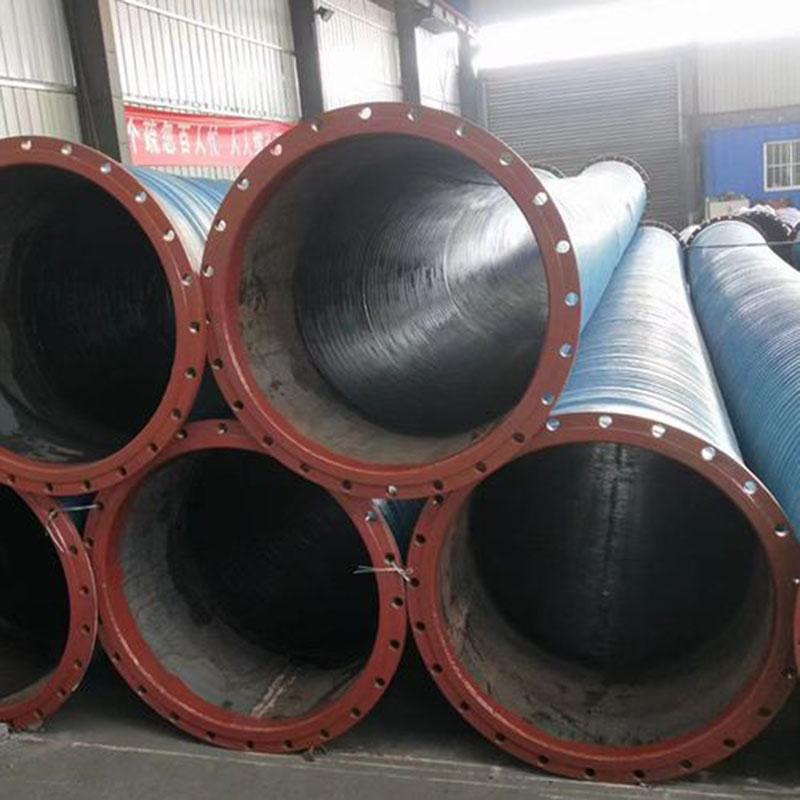

Гумената мека връзка, известна още като гумена разширителна фуга или гъвкава фуга на гумата, е еластичен конектор, инсталиран между две тръбопроводи. Обикновено се състои от висококачествен каучук, подсилена материя от найлонов шнур и стоманени фланци, предназначени да обработват вибрации, да абсорбират шум и да компенсират термичното разширение или механичното изместване.
Вибрационна изолация
Поглъща вибрации от помпи, компресори и друго въртящо се оборудване, намалявайки напрежението върху тръбите.
Намаляване на шума
Предотвратява предаването на механичен шум по протежение на тръбопровода, подобрявайки работната среда.
Компенсация на термично разширение
Работи с промените в дължината на температурата в тръбопроводите, без да изисква сложни механични конструкции.
Обработка на натиск и несъответствие
Поставя незначителни несъответствия по време на инсталирането и управлява ефективно натиска.
Корозионна устойчивост
Висококачествените каучукови материали устояват на масло, киселина, алкали и морска вода, удължавайки експлоатационния живот.
В индустриалните приложения дори леко несъответствие или вибрация може да доведе до пукнатини на тръбопровода или повреди на ставите. Гумените меки връзки ефективно смекчават тези проблеми, като гарантират дългосрочната оперативна стабилност.
Функционалността на гумена мека връзка разчита на неговата гъвкава структура и трайни материали. Уникалният му дизайн му позволява да се деформира под стрес, докато се връща към първоначалната си форма, когато напрежението се отстрани. Тази гъвкавост осигурява значителни механични предимства.
Когато една помпа генерира вибрации, гумената става абсорбира енергията, предотвратявайки предаването през тръбопровода.
Когато системата претърпи термично разширение или свиване, гумената става компенсира аксиално, странично и ъглово изместване.
Когато има колебания на налягане, ставата разпределя натоварването равномерно, защитавайки целостта на тръбопровода.
| Компонент | Описание | Полза |
|---|---|---|
| Гумено тяло | Направени от EPDM, NBR, NR или други съединения | Осигурява гъвкавост и запечатване |
| Подсилваща тъкан | Найлонов или полиестерен шнур с висока якост | Подобрява устойчивостта на налягане |
| Стоманени фланци | Въглеродна стомана, неръждаема стомана или пластично желязо | Осигурява сигурна връзка на тръбата |
| Вътрешна облицовка | Незадължителна антикорозионна облицовка | Подобрява издръжливостта за сурови медии |
Интегрирайки тези структурни компоненти, гумените меки връзки поддържат производителността на тръбопровода в среди с високо налягане, високотемпературна и корозивна среда.
За да изберете правилната каучукова мека връзка, е от решаващо значение да разберете техническите параметри на продукта. В Fushuo ние предоставяме решения, съобразени с различни индустрии, като гарантираме съвместимост с различни оперативни изисквания.
| Параметър | Диапазон на спецификация |
|---|---|
| Номинален диаметър (DN) | DN25 - DN3000 |
| Работно налягане | PN10 / LIM16 / PN25 |
| Работна температура | -20 ° C до +120 ° C (адаптивно до 200 ° C) |
| Възможност за изместване | Аксиален ± 10 мм, страничен ± 20 мм, ъглов ± 15 ° |
| Гумен материал | EPDM, NBR, NR, SBR, FKM, NEOPRENE |
| Фланец стандарт | Този, и вижте, просто, бас, изричане |
| Средна съвместимост | Вода, морска вода, нефт, газ, химикали, въздух |
Тези гъвкави фуги са широко използвани в индустриите, изискващи надеждни тръбопроводи.
Водоснабдяване и отводняване - общински тръбопроводи, канализационни обработки и системи за обезсоляване.
HVAC системи - абсорбира вибрациите в охладители, помпи и охлаждащи кули.
Нефтохимическа индустрия - устойчива на нефт, газ и корозивни химикали.
Електроцентрали - обработва високи температури и налягане в тръбопроводите за охлаждане на водата.
Морски и офшорни - предпазва от корозия на морската вода и динамични въздействия на натоварването.
Системи за пожарна защита - поддържа стабилността по време на скока на налягането.
Избирайки правилния размер, материал и конфигурация, инженерите могат да осигурят безпроблемна интеграция на тръбопровода и дълготрайна издръжливост.
A1. Започнете с идентифициране на диаметъра на вашия тръбопровод, работното налягане, температурния диапазон и течността. След това изберете гумен материал, съвместим с вашата среда - например EPDM за гореща вода, NBR за масло и FKM за силни химикали. Освен това, уверете се, че стандартите на фланец съответстват на спецификациите на вашия тръбопровод. Консултирането на опитен доставчик като Fushuo може да опрости процеса на подбор.
A2. При нормални условия висококачествената гумена мека връзка може да продължи 5 до 10 години. Животът на обслужването обаче зависи от няколко фактора:
Работна температура и налягане
Вид среден транспортиран
Качество и подравняване на инсталацията
Честота на поддръжка
Рутинните проверки и навременните замествания са от съществено значение за максимална издръжливост.
Гумената мека връзка е повече от просто аксесоар за тръбопроводи; Той е неразделен компонент за оперативна безопасност и ефективност. От намаляване на вибрациите и шума до компенсирането на термичното разширяване и предотвратяването на повреда на тръбопровода, тези конектори са жизненоважни в множество индустрии.
AtФушуо, ние сме специализирани в производството на високоефективни каучукови меки връзки, които отговарят на международните стандарти и осигуряват дълготрайна надеждност. С модерната производствена технология и строг контрол на качеството ние гарантираме, че нашите продукти предлагат оптимална производителност дори в най -взискателната среда.
Ако търсите персонализирани решения или се нуждаете от експертни съвети за вашата тръбопроводна система,Свържете се с насднес, за да обсъдите вашите изисквания. Нашият професионален екип е готов да предостави персонализирани препоръки и цялостна техническа поддръжка.
