В промишлени и строителни тръбопроводни системи,Тръбни компенсатори(известни също като компенсатори или гъвкави компенсатори) служат като решаващи компоненти, които абсорбират движенията, облекчават напрежението и поддържат целостта на системата при различни работни условия.
В началото ето типично обобщение на спецификациите за висококачествен метален компенсатор със силфонна тръба:
| Параметър | Типична стойност/диапазон |
|---|---|
| Номинален диаметър (DN) | DN 50 – DN 2400 мм |
| Номинално налягане | До 2,5 MPa (или по-високо за специални конструкции) |
| Максимална работна температура | До ~450 °C (или повече за екзотични сплави) |
| Капацитет на движение | Аксиално, странично, ъглово изместване (варира според дизайна) |
| Материал на духало | Неръждаема стомана (или високотемпературни сплави) |
| Крайни връзки | Заварени краища, с фланци, с резба или жлебове според нуждите |
| Живот на дизайна / Цикли | Проектиран за голям брой цикли на умора; очаквани десетилетия, когато са правилно избрани |
Тази таблица със спецификации подчертава основните параметри на дизайна, илюстрирайки професионалната строгост зад избора на продукти. Съдържанието, което следва, изследва защо компенсаторите имат значение, как функционират и се избират, както и нововъзникващите тенденции, оформящи бъдещето им.

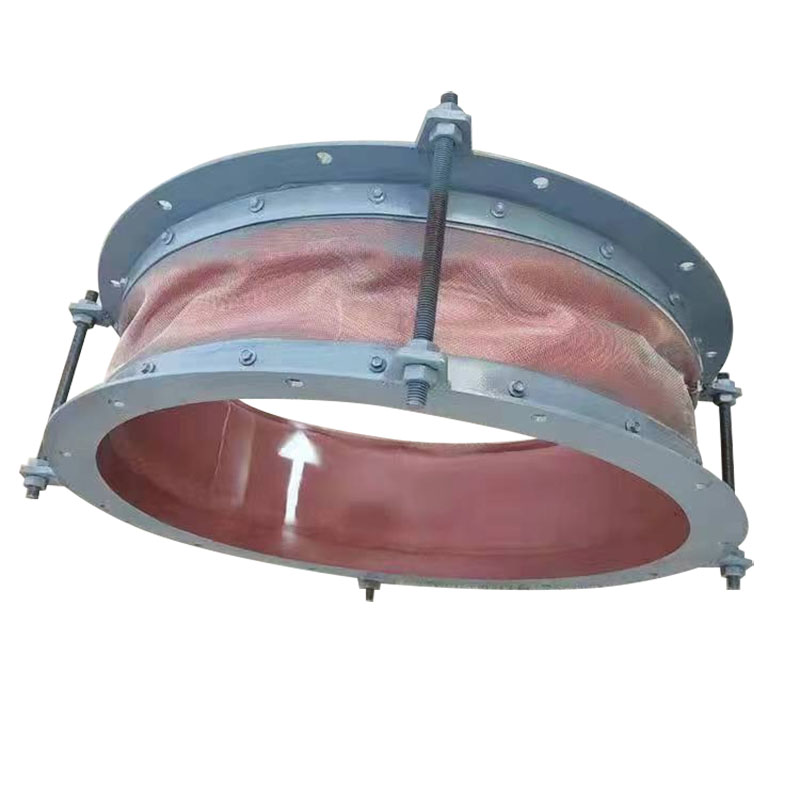

Тръбният компенсатор е гъвкаво устройство, монтирано в тръбопроводна система за поемане на механични деформации, дължащи се на термично разширение, свиване, вибрации, колебания на налягането, несъосности, слягане или сеизмична активност. На практика много компенсатори са изградени с един или повече метални силфони (гофрирани гъвкави елементи) плюс съединители и поддържащ хардуер.
Абсорбира термичното разширение/свиване: Предотвратява напрежението и деформацията на тръбата, когато температурните промени причиняват разширяване или свиване.
Изолация на вибрации и удари: Действа като амортизиращ елемент, намалявайки предаването на вибрации или удари на налягане от оборудване (помпи, компресори и др.) в тръбопроводната система.
Компенсация на подравняване: Коригира малки отмествания или несъответствия, които възникват по време на монтаж или поради движение на конструкцията.
Намаляване на напрежението: Намалява напрежението върху опорите, фланците, клапаните и оборудването чрез локализиране на поглъщането на движение.
Приспособяване към слягане или сеизмично изместване: Помага за поддържане на целостта при изместване на основата или сеизмично действие, като позволява контролирано изместване.
По този начин компенсаторът се превръща в структурен „буфер“, който предпазва твърдите части на тръбопроводната система от повреда и отказ чрез локализиране на гъвкавостта, където е необходимо.
Тръбопроводите неизменно са изправени пред механични натоварвания от температурни цикли, колебания на налягането и динамични натоварвания. Без подходящо приспособяване тези напрежения могат да причинят напукване от умора, течове или катастрофална повреда. Компенсаторът е инженерното решение, което облекчава тези напрежения и подобрява устойчивостта на системата.
Намаляване на стреса и дълголетие
Като абсорбират разширението и свиването, компенсаторите предотвратяват натрупването на топлинно напрежение в тръбите, клапаните и съединенията, като по този начин удължават експлоатационния живот.
Компактност и пространствена ефективност
В сравнение с дългите разширителни контури или завои, компенсаторите осигуряват абсорбиране на изместването в компактен пакет.
По-ниски структурни натоварвания
Устройството намалява прехвърлянето на натоварване към анкери или строителни конструкции, като намалява необходимостта от прекалено проектирани опори.
Опростено оформление на системата
С локализирана гъвкава компенсация дизайнът на тръбопроводите става по-прост, намалявайки сложността.
Контрол на шума и вибрациите
Намаляването на вибрациите и пулсациите помага за намаляване на нивата на шум и предпазва чувствителното оборудване.
Адаптивност към различни условия
Добре подбраният компенсатор може да се справи с многопосочни измествания (аксиални, странични, ъглови).
Спестяване на разходи през жизнения цикъл
Въпреки че първоначалната цена е по-висока от твърдите връзки, спестяванията от намалена поддръжка, престой и преработка често оправдават разходите.
Потенциални ограничения, които трябва да имате предвид
Диапазонът на компенсация е ограничен - прекомерното движение извън проектираното е вредно.
Трябва да се управлява тягата под налягане, особено за аксиалните типове.
Цената на дизайни с висок цикъл и висока температура може да се увеличи значително.
Правилното инсталиране, подравняване и поддръжка са критични за производителността; неправилното приложение води до ранен отказ.
Предвид тези компромиси, използването на компенсатор трябва да бъде оправдано от задълбочен термичен стрес и механичен анализ. В много приложения – особено в електроцентрали, нефтохимически, HVAC и промишлени инсталации – ползите значително надвишават допълнителните разходи.
Аксиални компенсатори
Работете само с аксиално удължение/компресия. Идеален за прави писти с добре дефинирани фиксирани точки.
Странични компенсатори
Приспособяване на странично изместване; свързващи пръти, често използвани за контролиране на силите на движение.
Ъглови компенсатори
Проектиран да се огъва под ъгъл около точка на въртене.
Универсални (мултидолни) компенсатори
Комбинирайте аксиална + странична + ъглова гъвкавост в едно устройство — полезно при сложни геометрии на тръбопроводи.
Балансирано налягане (балансирано натискане)
Вътрешната геометрия неутрализира силата на натиск, намалявайки натоварването върху анкерните конструкции.
Силфоните и свързващите части трябва да бъдат избрани от неръждаема стомана, никелови сплави или други материали, съвместими с течност, температура и условия на околната среда.
В корозивни или високотемпературни системи могат да се използват екзотични сплави (Inconel, Hastelloy) или облицовка.
Оценете общото очаквано пътуване (аксиално, странично, ъглово) при температурни цикли. Изберете дизайн, който предлага марж и способност за висок цикъл на умора.
Уверете се, че номиналното налягане и температура на компенсатора съответстват или надвишават условията на системата, с граници на безопасност.
Изберете заварени, фланцови, жлебови или резбовани краища, за да отговарят на вашата система. Уверете се, че има достатъчно място за монтаж (включително за бъдещо движение). Позволете достъп за проверка и поддръжка.
Правилното външно анкериране и водене предотвратява нежелано огъване или изкълчване на компенсатора. Може да са необходими ограничения за ограничаване на изместването или контрол на пътищата на натоварване.
Силфонният елемент се огъва (сгъва или разгъва) в отговор на промени в дължината на тръбата или промени в подравняването.
При аксиални движения гънките се компресират или разширяват, поемайки изместването.
При странично или ъглово движение маншонът се огъва или върти съответно (в зависимост от конструкцията).
Свързващи пръти или външни водачи могат да контролират посоката на силата и да предотвратят преразтягане.
Вътрешни направляващи тръби, ръкави или армировка могат да се използват за намаляване на турбулентността на потока и ограничаване на излагането на силфона на флуидни сили.
Подравняване: Уверете се, че компенсаторът е подравнен с тръбопровода, за да избегнете странично натоварване.
Анкери и водачи: Инсталирайте анкери, водачи и ограничители според проектните чертежи.
Тест за движение: Преди пускане в експлоатация преместете компенсатора през целия му ход, за да проверите хлабината.
Термично предварително натоварване: Понякога се прилага студена предварителна компресия за центриране на компенсатора в неговия диапазон.
Опора: Компенсаторът трябва да бъде поддържан като част от конструкцията на тръбопровода, за да се избегне провисване.
Заваряване/фланговане: Използвайте подходящи техники за заваряване и фланцоване, като избягвате изкривяване.
Редовна визуална проверка: Потърсете пукнатини, деформации или признаци на умора.
Проверки за течове: Наблюдавайте за течове около заварки или уплътнения.
Мониторинг на цикъл: Регистрирайте броя на циклите и сравнете с проектния живот.
Мониторинг на вибрациите: Уверете се, че нивата на вибрации остават в рамките на приемливите прагове.
Планиране на подмяната: Въз основа на износването, планирайте подмяната преди повреда.
Почистване: Дръжте маншона и околностите чисти от отломки, които биха могли да се трият или ожулят.
Интелигентни / сензорни компенсатори
Вграждане на тензодатчици, сензори за изместване или сензори за наблюдение на здравето за прогнозиране на умората и предупреждение за поддръжка.
Усъвършенствани сплави и покрития
Използване на високоефективни материали (никелови сплави, керамични покрития) за екстремни среди (суперкритични, агресивни течности).
Компактни многоосни конструкции
Новите геометрии позволяват по-голяма гъвкавост при по-малки отпечатъци за тесни инсталации.
Приложения за адитивно производство
Използване на 3D отпечатани преходни части или сложни геометрични елементи за оптимизиране на производителността.
Интеграция с Digital Twin & Predictive Analytics
Мониторинг на поведението на компенсатора при работа на живо и интегриране в цифрови близнаци на завода за предсказуема поддръжка.
Тъй като пазарите се стремят към по-висока ефективност, по-високи налягания/температури и по-строги маржове, компенсаторите трябва да се развиват. Системи като ултра-суперкритични електроцентрали, усъвършенствани химически реактори и нови енергийни приложения (напр. водородни системи) налагат по-взискателни изисквания. Компенсаторът на бъдещето трябва не само да се огъва надеждно, но и да осигурява диагностична обратна връзка и да се интегрира безпроблемно в интелигентни системи.
Производителите и групите за научноизследователска и развойна дейност инвестират сериозно в анализи на жизнения цикъл, сензори, нови материали и модулиране на компенсаторни системи. Търсенето нараства при възобновяеми източници на енергия, втечнен природен газ, пренос на водород, централни енергийни системи и модерно производство. Фокусът се измества от чисто механична здравина към интелигентни, интегрирани системи.
Въпрос: Как да определите дали да използвате аксиален, страничен или ъглов компенсатор?
О: Изчислете очакваните измествания във всяка посока въз основа на топлинното разширение на тръбата, толерансите на подравняването, изместването на опорите или слягането. Ако по-голямата част е аксиална, може да е достатъчен аксиален компенсатор. Ако е налице странично или ъглово отклонение, помислете съответно за страничен, ъглов или универсален компенсатор. Разширеният анализ (крайни елементи, анализ на напрежението) често ръководи това решение.
Въпрос: Какво се случва, ако компенсаторът работи извън своя проектиран диапазон на движение?
О: Работата извън проектните граници може да доведе до умора на метала, изкълчване, пренапрежение в силфони или съединители и евентуална повреда (напукване или изтичане). Това сериозно компрометира живота на цикъла и може да доведе до внезапна, катастрофална повреда. Следователно маржовете на безопасност и ограниченията на дизайна са критични.
Тръбните компенсатори са от основно значение за еластичните, ефективни тръбопроводни системи, като предлагат облекчаване на напрежението, гасене на вибрации и корекция на подравняването. Правилната комбинация от материали, капацитет на движение и системна интеграция е от решаващо значение за дългосрочната ефективност. С нарастването на интелигентните системи и търсенето на по-висока оперативна ефективност, компенсаторът се развива - не само като пасивен механичен компонент, но като интелигентен, наблюдаван актив в съвременните тръбопроводни мрежи.
Докато индустрията се движи напред,Фушуоостава ангажиран с предоставянето на модерни, висококачествени компенсаторни решения, пригодени за взискателни приложения. Разгледайте сътрудничеството и персонализирането на решенията—свържете се с насза да откриете идеалния компенсатор за нуждите на вашата система.
